　　本发明专利技术公开了一种种植牙数字化取模技术，具体包括以下步骤：一、首先对患者进行口腔检查；二、对患者进行口腔清理；三、然后医生对患者缺牙的位置种入种植体，并在患者口腔内的种植体袖口处放入印模帽；四、将咬合托盘放置在患者口腔内；五、通过三维扫描仪进行三维扫描，并打印出3D模型，最终做出合适的义齿。本发明专利技术通过用一种专用的特制数字化印模帽固定在患者口内种植体袖口上,然后大夫就可以按常规取模方法进行取模，不用转移杆，不用替代体，不用愈合帽，取好模型后将托盘发到技工所通过扫描打印树脂模型，再在树脂模型上按正常修复体制作流程就可以了，具有操作简单、准确率高、患者无痛苦，特别是可以进行数字化修复的优点。

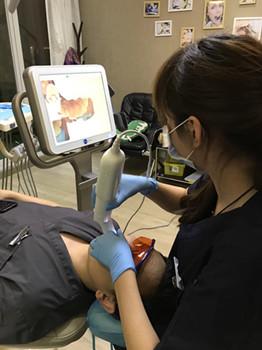

　　种植牙是一种以植入骨组织内的下部结构为基础来支持、固位上部牙修复体的缺牙修复方式，包括下部的支持种植体和上部修复体两部分，用来治疗牙齿缺损和缺失，是目前最优的口腔修复技术，具有功能强、不磨牙、固位好的特点；传统的修复为一种是固定牙的修复方式，另一种是种植牙修复方式，其中固定牙的修复方式为直接将带有硅胶的托盘放入口中，牙齿咬合即可。种植牙修复方式又分为一般种植取模修复方式和口内扫描取模修复方式。一般种植取模的过程为：将种植体植入到患者缺牙部位，然后放入愈合螺丝，等两个到三个月后，将愈合螺丝取出，放入愈合帽，让牙龈沿着愈合帽一周生长，等生长完成后，将带有转移杆的硅胶托盘放入患者口内，进行咬合，然后转移杆与种植体螺纹连接，等数分钟后取出托盘，然后根据取样制作出石膏义齿模型，然后进行后续工作，这种方式由于采用转移杆，因为转移杆很长，所以操作起来非常麻烦，再加上这个过程是在患者口内进行的，所以操作的时候患者非常痛苦，再就是托盘取出的时候就位道容易偏离造成失真，最终导致无法给患者提供适合的义齿，而且这种方式无法进行数字化修复；另一种是口内扫描取模方式，将牙齿内缺牙位置放入扫描杆，在扫描杆以及其他牙齿位置喷粉，然后利用口内扫描仪进行扫描成型，然后进行3d打印，最终成行，这种方式由于扫描仪在口腔扫面，一仪器体积大在口腔内来回移动，对病人伤害非常大，非常痛苦，再就是由于喷粉不均匀容易造成扫描失真。

　　本专利技术要解决的技术问题是克服现有技术的缺陷，提供一种种植牙数字化取模技术，通过用一种专用的特制数字化印模帽固定在患者口内种植体袖口上,然后大夫就可以按常规取模方法进行取模，不用转移杆，不用替代体，不用愈合帽，取好模型后将托盘发到技工所通过扫描打印树脂模型，再在树脂模型上按正常修复体制作流程就可以了，具有操作简单、准确率高、患者无痛苦，特别是可以进行数字化修复的优点。为了解决上述技术问题，本专利技术提供了如下的技术方案：本专利技术一种种植牙数字化取模技术，具体包括以下步骤：一、首先对患者进行口腔检查，医生对患者进行拍片、视诊以及病史询问，以此排出心脏病、血液病以及糖尿病一些暂时不适合做手术的情况；二、对患者进行口腔清理，医生对患者进行洗牙以及消炎；三、然后医生对患者缺牙的位置种入种植体，并旋入愈合螺丝加以紧固，然后对患者的口腔上部牙龈缝合，经过一段时间后，取出愈合螺丝，并在患者口腔内的种植体袖口处放入印模帽；四、待牙龈愈合部位沿着印模帽生长一周后，然后将咬合托盘放置在患者口腔内，并由患者进行用力咬合；五、取出带有咬合印模帽信息的咬合托盘，然后以此制作出模型，然后通过三维扫描仪进行三维扫描，并打印出3D模型，然后放上替代体，选择对应的基台，在基台上放置修复体进行扫描修复，最终做出合适的义齿。作为本专利技术的一种优选技术方案，所述步骤三中，愈合螺丝需要等到牙龈缝合两到三个月后才能取出。Kaiyun官网 登录入口作为本专利技术的一种优选技术方案，所述步骤三中在患者种上种植体到能进行上部结构修复时，根据口腔诊所种植的植体品牌系统和规格来选择相应的数字化印模帽。作为本专利技术的一种优选技术方案，所述步骤四中的咬合托盘上咬合端部带有硅胶。作为本专利技术的一种优选技术方案，所述步骤五中三维扫描仪内部外接有计算机，对印模进行数字化扫描，扫描过程中将会自动识别印模帽和匹配相应的种植体。作为本专利技术的一种优选技术方案，所述步骤五中三维扫描仪打印3D模型与替代体均采用3D打印光敏树脂材料。作为本专利技术的一种优选技术方案，所述步骤五中取出带有咬合印模帽信息的咬合托盘后，采用石膏作为原材料制作成托盘模型。与现有技术相比，本专利技术的有益效果如下：本专利技术通过用一种专用的特制数字化印模帽固定在患者口内种植体袖口上,然后大夫就可以按常规取模方法进行取模，不用转移杆，不用替代体，不用愈合帽，取好模型后将托盘发到技工所通过扫描打印树脂模型，再在树脂模型上按正常修复体制作流程就可以了，具有操作简单、准确率高、患者无痛苦，特别是可以进行数字化修复的优点。附图说明附图用来提供对本专利技术的进一步理解，并且构成说明书的一部分，与本专利技术的实施例一起用于解释本专利技术，并不构成对本专利技术的限制。在附图中：图1是本专利技术的整体流程结构示意图；具体实施方式以下结合附图对本专利技术的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本专利技术，并不用于限定本专利技术。实施例1如图1所示，本专利技术提供一种种植牙数字化取模技术，具体包括以下步骤：一、首先对患者进行口腔检查，医生对患者进行拍片、视诊以及病史询问，以此排出心脏病、血液病以及糖尿病一些暂时不适合做手术的情况；二、对患者进行口腔清理，医生对患者进行洗牙以及消炎；三、然后医生对患者缺牙的位置种入种植体，并旋入愈合螺丝加以紧固，然后对患者的口腔上部牙龈缝合，经过一段时间后，取出愈合螺丝，并在患者口腔内的种植体袖口处放入印模帽；四、待牙龈愈合部位沿着印模帽生长一周后，然后将咬合托盘放置在患者口腔内，并由患者进行用力咬合；五、取出带有咬合印模帽信息的咬合托盘，然后以此制作出模型，然后通过三维扫描仪进行三维扫描，并打印出3D模型，然后放上替代体，选择对应的基台，在基台上放置修复体进行扫描修复，最终做出合适的义齿。步骤三中，愈合螺丝需要等到牙龈缝合两到三个月后才能取出，防止患者牙龈出血，导致义齿安装周期过长。步骤三中在患者种上种植体到能进行上部结构修复时，根据口腔诊所种植的植体品牌系统和规格来选择相应的数字化印模帽，方便选择相对应的印模帽，达到匹配的效果，更加吻合。步骤四中的咬合托盘上咬合端部带有硅胶，能够使病患在咬合后，印模帽的信息就印在硅胶上，采集数据信息快速。步骤五中三维扫描仪内部外接有计算机，对印模进行数字化扫描，扫描过程中将会自动识别印模帽和匹配相应的种植体，数字化印模帽的核心技术优势在这个环节体现出来，因为每个数字化印模帽上面都有独特的标记，不同的标记代表了不同系统的种植体及种植体型号和规格的所有信息。步骤五中三维扫描仪打印3D模型与替代体均采用3D打印光敏树脂材料，能够具有固化快速、成型精度高、表面效果好的特点，同时机械强度高、低气味、耐储存、通用性强。步骤五中取出带有咬合印模帽信息的咬合托盘后，采用石膏作为原材料制作成托盘模型，具有耐储存的效果。具体的，第一步，首先在患者种上种植体到能进行上部结构修复时，根据口腔诊所种植的植体品牌系统和规格来选择相应的数字化印模帽。诊所取下患者口内的愈合螺丝将数字化印模帽固定在种植体袖口上，大夫就可以准备好相应的牙托盘和印模材按常规取模方式快速完成取印模了，在印模里数字化印模帽的信息也同时被准确采集到，第二步：将取好的印模进行数字化扫描，在扫描过程中软件将会自动识别印模帽和匹配相应的种植体，数字化印模帽的核心技术优势在这个环节体现出来，因为每个数字化印模帽上面都有独特的标记，不同的标记代表了不同系统的种植体及种植体型号和规格的所有信息，扫描完成后通过3D打印出数字化模型，第三步：选择对应的替代体和基台然后进行扫描设计，制作上部结构修复。本专利技术通过用一种专用的特制数字化印模帽固定在患者口内种植体袖口上,然后大夫就可以按常规取模方法进行

　　1.一种种植牙数字化取模技术，其特征在于，具体包括以下步骤：一、首先对患者进行口腔检查，医生对患者进行拍片、视诊以及病史询问，以此排出心脏病、血液病以及糖尿病一些暂时不适合做手术的情况；二、对患者进行口腔清理，医生对患者进行洗牙以及消炎；三、然后医生对患者缺牙的位置种入种植体，并旋入愈合螺丝加以紧固，然后对患者的口腔上部牙龈缝合，经过一段时间后，取出愈合螺丝，并在患者口腔内的种植体袖口处放入印模帽；四、待牙龈愈合部位沿着印模帽生长一周后，然后将咬合托盘放置在患者口腔内，并由患者进行用力咬合；五、取出带有咬合印模帽信息的咬合托盘，然后以此制作出模型，然后通过三维扫描仪进行三维扫描，并打印出3D模型，然后放上替代体，选择对应的基台，在基台上放置修复体进行扫描修复，最终做出合适的义齿。

　　1.一种种植牙数字化取模技术，其特征在于，Kaiyun官网 登录入口具体包括以下步骤：一、首先对患者进行口腔检查，医生对患者进行拍片、视诊以及病史询问，以此排出心脏病、血液病以及糖尿病一些暂时不适合做手术的情况；二、对患者进行口腔清理，医生对患者进行洗牙以及消炎；三、然后医生对患者缺牙的位置种入种植体，并旋入愈合螺丝加以紧固，然后对患者的口腔上部牙龈缝合，经过一段时间后，取出愈合螺丝，并在患者口腔内的种植体袖口处放入印模帽；四、待牙龈愈合部位沿着印模帽生长一周后，然后将咬合托盘放置在患者口腔内，并由患者进行用力咬合；五、取出带有咬合印模帽信息的咬合托盘，然后以此制作出模型，然后通过三维扫描仪进行三维扫描，并打印出3D模型，然后放上替代体，选择对应的基台，在基台上放置修复体进行扫描修复，最终做出合适的义齿。2.根据权利要求1所述的一种种植牙数字化取模技术，其特征在于，所述步骤三中，愈合...
